HAL600 Atlantic - Amplificatore Lineare HF
Garanzia 2 anni
Caratteristiche - Specifiche
Frequenza : 1.8 ~ 54 MHz
Bande Radioamatori incluse WARC
Cambio Banda Automatico
(Solo comando PTT / TXGND ), oppure
con collegamento dedicato con la maggior parte
dei Transceivers Yaesu, Kenwood, ICOM, Elecraft .
Modi : SSB, CW, RTTY
Potenza Pilotaggio: 15 ~ 40 W (20W typ.)
(selezione automatica: NO ALC)
Potenza Uscita: 600W PEP / 500W CW (typ. HF)
(500W PEP / 400W CW typ. 6 metri )
Tensione Drain : 50 V
Corrente Drain : 20 A max.
Impedenza Ingresso : 50Ohm (unbalanced)
Impedenza Uscita : 50Ohm (unbalanced)
Transistor Finali : SD2933 x 2 (MOS FET by ST Microelectronics)
Circuito : Class AB push-pull
Armoniche : -50 dB (<)
IMD3 : -34 dB (typ.)

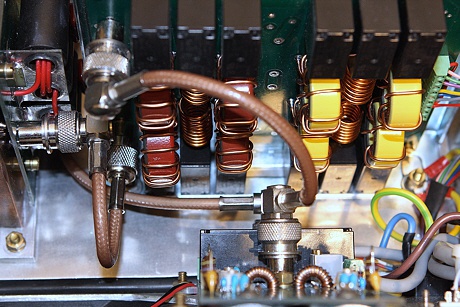

Filtri Uscita: LPF CAUER del 5° ordine
(160m, 80m, 40m, 30/20m, 17/15m, 12/10m, 6m)
Raffreddamento : Aria Forzata (Ventola)
MPU : HITACHI/Renesas 16bit
DISPLAY : LCD FSTN 20x4 Retroilluminato;
in Tempo Reale visualizza:
- Banda
- Tipo di Cambio Banda Automatico
- Temperatura stadio di potenza
- Stato (Ready, StandBy, On Air,
Protect, Warning, .......)
- Allarmi di Protezione
- Segnalazione inserimento Attenuatori
- Potenza Ingresso (Grafico/Numerico)
- Potenza Uscita (Grafico/Numerico)
- Potenza Riflessa (Grafico/Numerico)
at StandBy, Menu:
- Start (StandBy/Ready)
- AutoBand (Automatico/CAT)
- Temperatura (Celsius/Fahrenheit)
PROTEZIONI :
- Sovvrapilotaggio (Over Drive)
- Limitazione Potenza in Uscita
- Elevato ROS (SWR > 2:1)
- Temperatura (Over Temp)
- Guasto Fusibili PA
- Eventuale Cambio Banda Non Corretto
Connettori Ingresso / Uscita : UHF SO-239 Teflon
Alimentazione : AC 230V 6A max.
Dimensioni : 261 x 334 x 153 mm (L x P x A)
Peso : Circa 14 kg.
